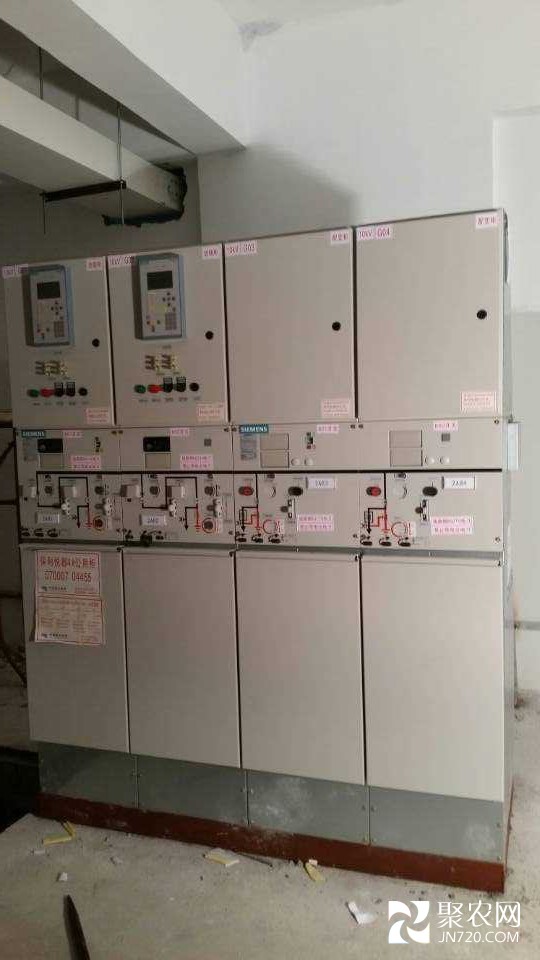

西门子8DJH充气柜
产品特点
· 额定电流： 17.5 kV, 25 kA 或者 24 kV, 20 kA
· 母线、馈线电流 630 A
· 工厂装配，经型式试验，满足IEC 62271-200, GB 3906, GB 3804, GB 1984, GB 16926标准
· 金属封闭
· 单母线
· 气体绝缘，终身密封
· 左右两侧可扩展
· 单元式、组合式可选
技术参数 Technical data
额定电压 | kV | 12 | 24 | |
额定频率 | Hz | 50/60 | 50/60 | |
额定短时工频耐压 | kV | 42 | 65 | |
额定雷电冲击耐压 | kV | 75 | 125 | |
额定峰值耐受电流 | up to kA | 63 | 50 | |
额定短路关合电流 | up to kA | 63 | 50 | |
额定短时耐受电流 | 2 s | up to kA | 25 | 20 |
4 s | up to kA | 20 | 20 | |
额定短路开断电流 | up to kA | 25 | 20 | |
额定母线电流 | up to A | 630 | ||
环境温度 | 不带二次设备 | °C | -25/-40* to +70 | |
带二次设备 | °C | -5/-15*/-25* to +55 | ||
存储 / 运输 | °C | -40 to +70 | ||
防护等级 | 一次部分 | IP67 | ||
柜体外壳 | IP2X / IP3X | |||
二次部分 | IP3X / IP4X | |||
内部燃弧等级* | 靠墙安装 | A FL up to 21kA (1s) | ||
自由安装* | A FLR up to 21kA (1s) | |||
